在蒸汽输送设备和蒸汽使用设备上,当蒸汽使用之后会产生凝结水。疏水阀是将这些凝结水自动排除的阀门,因而它与蒸汽设备和蒸汽有着密切的关系。

蒸汽就是把锅炉中的水,通过加热而产生的一种透明气体,在一定压力下,必须用足够的能量才能把水温升到沸点,之后再增加的能量只能把水转化为蒸汽,并不能升高水温。

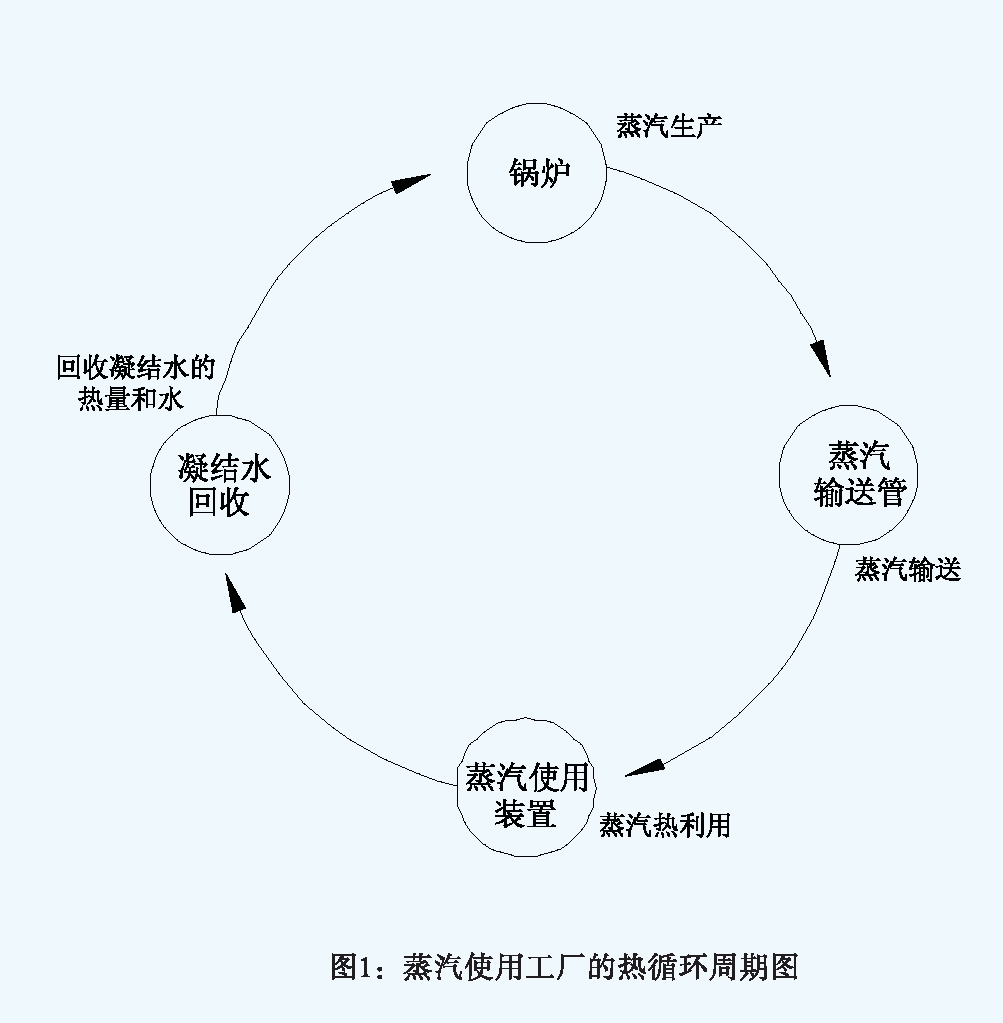

蒸汽是一种高效、易控制的加热介质。它常用于将能量从一个集中点(锅炉生产蒸汽)输送到工厂的各个地方,去加热空气、水或工艺介质。输送至蒸汽使用装置的蒸汽,其潜热被用来进行加热(蒸汽热利用放出潜热后则成为凝结水),并排放到蒸汽使用装置之外。然而,为了进一 步有效的利用凝结水所具有的显热和凝结水本身,要对凝结水进行回收,并送往锅炉等装置 (凝结水回收〉,见图1。

201382185343421

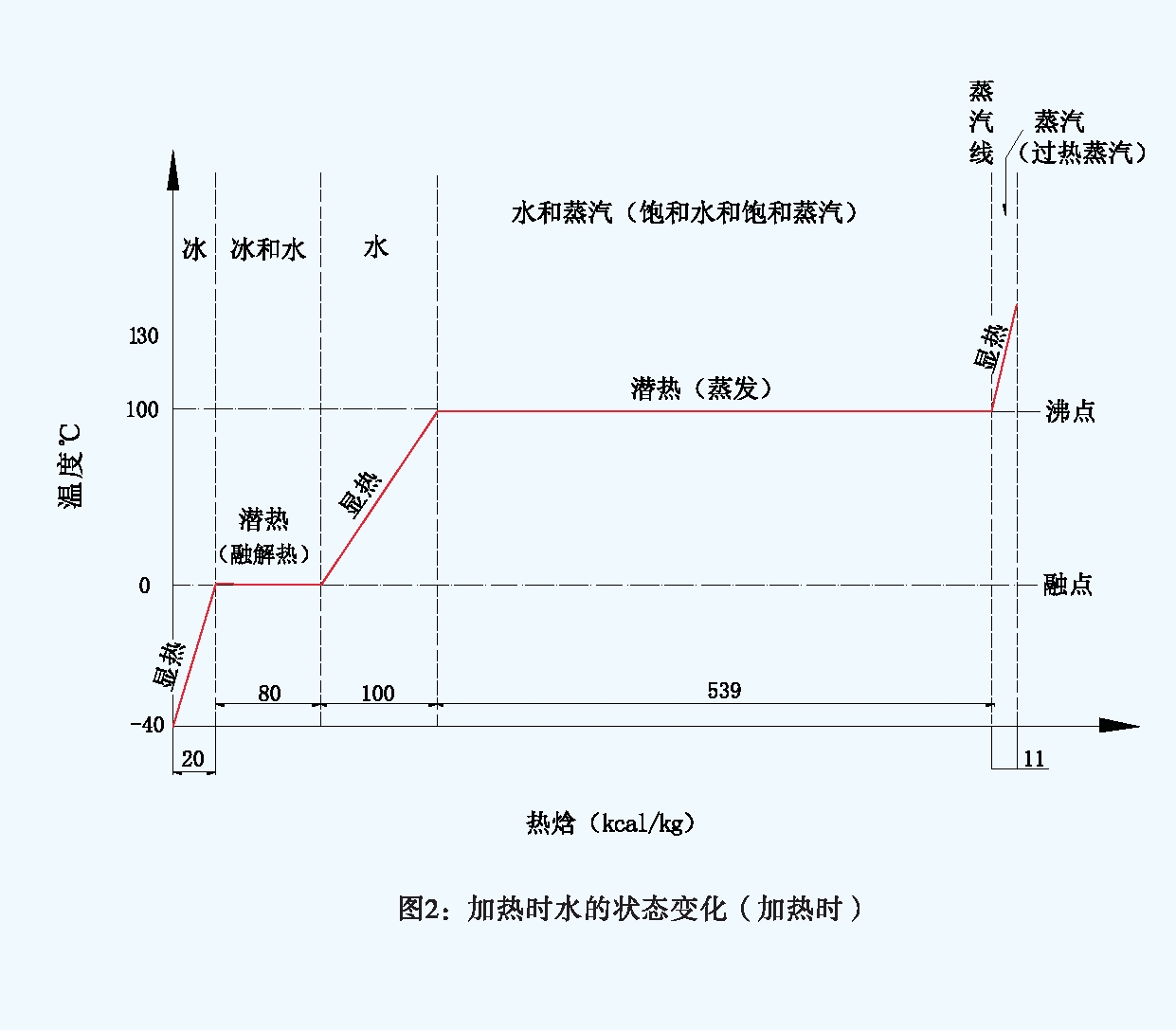

我们知道物体一般是以固态、液态、气态三种状态而存在,水通常为液体状态;给水加热会变成气体状态的蒸汽;反之带走热就会变成固体状态的冰。使水从融点〈即冰点)加热至沸点,所吸收的热量称为“显热”。这种热量可以用温度计来测量,且所加热的物体没有状态的改变。把沸水变成蒸汽所需要的热叫“潜热”;物体吸收这种热量后状态发生了改变。图2是在标准大气压下,1kg、-40℃的冰加热到130℃的蒸汽时热量和温度的变化情况。

201382185756677 (1)

综上所述,由水向蒸汽转变时,其热量和状态的变化都是在标准气压下的变化;但随着压力的变化,水的饱和温度也要改变。饱和水具有的总热量,也就是显热以及饱和蒸汽的潜热都要发生变化。

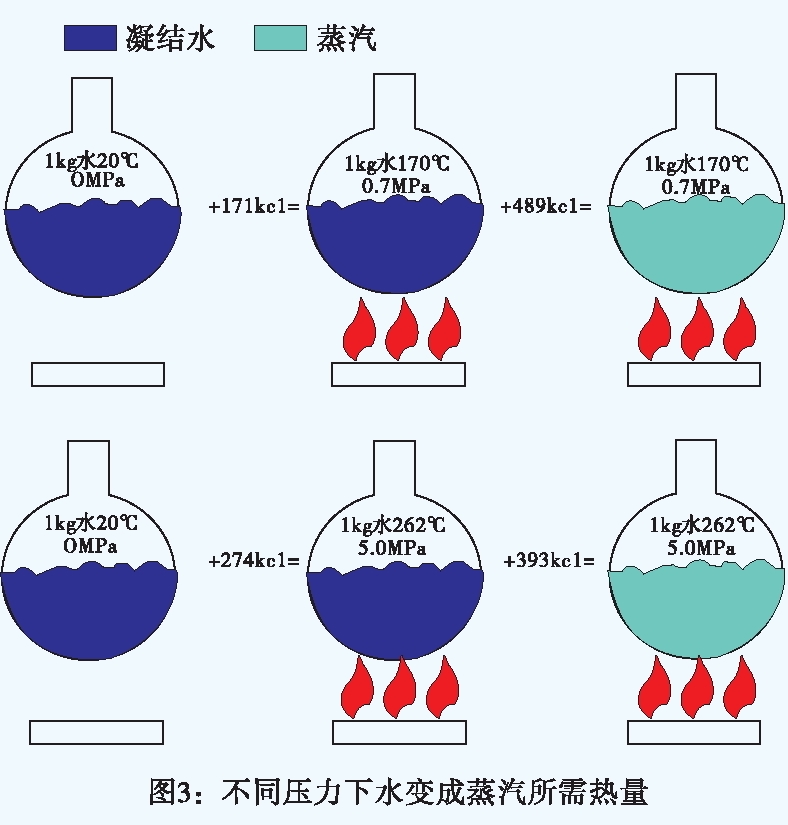

如图3所示,在0.7Mpa压力下,把水烧开所需要的热量和温度要比在大气压力下需要的更多。但是在较高的压力下,把水转换成蒸汽需要的热量却要少;也就是说,显热与潜热随着压力的变化,显热在不断增加,而潜热却在不断减少。

201382185941299

KJ:热量单位,是指把1kg凉水升高0.24℃所需的热量。1(kcal)千卡=4.1868千焦(KJ)。

温度:表示冷热的程度,与能量多少没有关系。

:能量的尺度,与温度无关。比如,1个千卡可以把1kg水的温度从4℃升髙5℃,这1千卡可以是从20℃的环境温度中来,也可以是从温度为538℃的火焰中来。
